คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–13 มีนาคม 2025

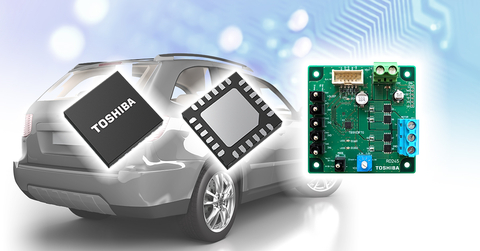

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มการผลิตจำนวนมากใน “TB9103FTG” IC ไดรเวอร์เกต^[1] สำหรับมอเตอร์ DC แบบแปรงถ่านในยานยนต์ รวมถึงมอเตอร์กลอนประตู^[2] และมอเตอร์ล็อคต่างๆ^[3] ของประตูหลังไฟฟ้าและประตูเลื่อนไฟฟ้า รวมถึงมอเตอร์ขับเคลื่อนของกระจกไฟฟ้าและเบาะนั่งไฟฟ้า

ชิ้นส่วนรถยนต์ที่เคยปรับด้วยมือนั้นในปัจจุบันส่วนใหญ่ใช้ไฟฟ้าแล้ว ซึ่งทำให้ความต้องการมอเตอร์ไฟฟ้าและจำนวนมอเตอร์ที่อยู่ในรถยนต์เพิ่มมากขึ้น จำนวนไดรเวอร์ที่ใช้ในมอเตอร์ก็เพิ่มขึ้นเช่นกัน ทำให้เกิดการพัฒนาเพื่อลดขนาดและรวมระบบโดยรวมเข้าด้วยกัน นอกจากนี้ยังมีการใช้งานมอเตอร์บางส่วนที่ไม่ได้ใช้สำหรับการควบคุมความเร็วรอบและต้องใช้ไดรเวอร์ที่มีฟังก์ชันและประสิทธิภาพที่เรียบง่ายสำหรับแอปพลิเคชันเหล่านี้

TB9103FTG นำเสนอฟังก์ชันและประสิทธิภาพของไดรเวอร์เกตที่ปรับปรุงใหม่ให้กับมอเตอร์ DC แบบแปรงถ่านที่ไม่ต้องการการควบคุมความเร็ว ซึ่งเปิดทางไปสู่การออกแบบที่กะทัดรัดยิ่งขึ้น โดยมีวงจรปั๊มชาร์จในตัว^[4] ที่รับรองแรงดันไฟฟ้าที่จำเป็นสำหรับการจ่ายไฟให้กับ MOSFET ภายนอกเพื่อขับเคลื่อนมอเตอร์ นอกจากนี้ยังมีฟังก์ชันการตรวจสอบเกตที่ป้องกันการสร้างกระแสผ่านโดยการควบคุมเวลาเอาต์พุตของสัญญาณเกตไปยัง MOSFET ภายนอกด้านสูงและด้านต่ำโดยอัตโนมัติ นอกจากนี้ยังมีฟังก์ชันพักเครื่องซึ่งช่วยลดการใช้พลังงานในระหว่างสแตนด์บายด้วย

IC ใหม่นี้ยังสามารถใช้เป็น H-bridge ช่องเดียวหรือฮาล์ฟบริดจ์สองช่องได้ โดยนอกจากจะใช้งานเป็นไดรเวอร์มอเตอร์แล้ว ยังสามารถใช้ร่วมกับ MOSFET ภายนอกเพื่อแทนที่รีเลย์เชิงกลและสวิตช์เชิงกลอื่นๆ ได้ ช่วยให้ทำงานเงียบขึ้นและเชื่อถือได้มากขึ้น

TB9103FTG จะบรรจุอยู่ในแพ็คเกจ VQFN24 ขนาด 4.0×4.0 มม. (ทั่วไป) และช่วยลดขนาดอุปกรณ์ได้

การออกแบบอ้างอิงสำหรับ “วงจรควบคุมมอเตอร์ DC แบบแปรงถ่านสำหรับยานยนต์โดยใช้ TB9103FTG” พร้อมให้บริการบนเว็บไซต์ของ Toshiba แล้ว

Toshiba จะขยายกลุ่มผลิตภัณฑ์ไดรเวอร์มอเตอร์ยานยนต์ต่อไป เพื่อสนับสนุนการใช้พลังงานไฟฟ้าและการปรับปรุงความปลอดภัยของอุปกรณ์ยานยนต์

หมายเหตุ:
[1] IC ไดรเวอร์เกต: ไดรเวอร์สำหรับขับเคลื่อน MOSFET
[2] มอเตอร์กลอนประตู: มอเตอร์ที่ใช้ในระบบเพื่อยึดประตูให้ปิด
[3] มอเตอร์ล็อค: มอเตอร์ที่ใช้ในระบบล็อคและปลดล็อคประตูร่วมกับการทำงานของกุญแจเพื่อป้องกันอาชญากรรม
[4] วงจรปั๊มชาร์จ: วงจรที่ใช้ตัวเก็บประจุและสวิตช์เพื่อเพิ่มแรงดันไฟฟ้า

การใช้งาน

อุปกรณ์ยานยนต์

• ไดร์เวอร์สำหรับมอเตอร์กลอนประตูและมอเตอร์ล็อคที่ใช้ในประตูหลังไฟฟ้าและประตูเลื่อนไฟฟ้า และสำหรับมอเตอร์สำหรับหน้าต่าง เบาะนั่งปรับไฟฟ้า ฯลฯ

คุณสมบัติ

• ฟังก์ชั่นและประสิทธิภาพที่ย่อขนาดลงเพื่อรองรับการลดขนาด
• แพ็กเกจขนาดเล็ก
• โหมดสแตนด์บายพลังงานต่ำพร้อมฟังก์ชั่นพักเครื่องในตัว
• สามารถใช้งานเป็นไดรเวอร์เกตสำหรับ H-bridge ช่องเดียวหรือฮาล์ฟบริดจ์สองช่อง
• ผ่านการรับรอง AEC-Q100 (เกรด 1)

ข้อมูลจำเพาะหลัก

หมายเลขชิ้นส่วน			TB9103FTG
มอเตอร์ที่รองรับ			มอเตอร์ DC แบบแปรงถ่าน
จำนวนช่องสัญญาณเอาท์พุต			1 ช่องสัญญาณ (เมื่อใช้เป็น H-bridge) /2 ช่องสัญญาณ (เมื่อใช้เป็นฮาล์ฟบริดจ์)
ฟังก์ชั่นหลัก			ฟังก์ชันการนอนหลับ ปั๊มชาร์จในตัว การทำงานแบบ H-bridge การทำงานแบบฮาล์ฟบริดจ์ การควบคุมเวลาที่ตายตัว
การตรวจจับความผิดพลาดหลัก			การตรวจจับแรงดันไฟต่ำของแหล่งจ่ายไฟ การตรวจจับแรงดันไฟเกินของปั๊มชาร์จ การตรวจจับความร้อนสูงเกินไป การตรวจจับ VGS และ VDS ของ MOSFET ภายนอก
พิกัดสูงสุดจริง (Ta=-40 ถึง 125°C)	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB Vb (V)		-0.3 ถึง 18
			18 ถึง 40 (ภายในหนึ่งวินาที)
	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 2 VCC Vcc (V)		-0.3 ถึง 6
	อุณหภูมิแวดล้อม Ta (°C)		-40 ถึง 125
ช่วงการทำงาน (Ta=-40 ถึง 125°C)	ช่วงการทำงานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB VBrng (V)		7 ถึง 18
	ช่วงการทำงานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 2 VCC VCCrng (V)		4.5 ถึง 5.5
	ช่วงอุณหภูมิการทำงานของจุดเชื่อมต่อ Tjrng (°C)		-40 ถึง 150
แพ็กเกจ	ประเภท		P-VQFN24-0404-0.50-003
	ขนาด (มม.)	ทั่วไป	4.0×4.0
ความน่าเชื่อถือ			ผ่านการรับรอง AEC-Q100 (เกรด 1)
การตรวจสอบตัวอย่างและความพร้อมจำหน่าย			Buy Online

โปรดดูลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB9103FTG

โปรดดูลิงก์ด้านล่างเพื่อดูการออกแบบอ้างอิงโดยใช้ TB9103FTG
วงจรควบคุมมอเตอร์ DC แบบแปรงถ่านในยานยนต์โดยใช้ TB9103FTG

โปรดดูลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ IC ไดรเวอร์มอเตอร์ DC แบบแปรงถ่านสำหรับยานยนต์ของ Toshiba
IC ไดรเวอร์มอเตอร์ DC แบบแปรงถ่านสำหรับยานยนต์

หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
TB9103FTG
ซื้อออนไลน์
