-เหมาะสำหรับระบบแบตเตอรี่ยานยนต์ 400V-

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–24 ตุลาคม 2024

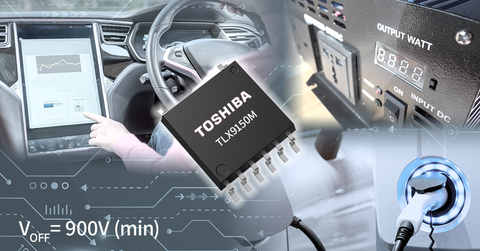

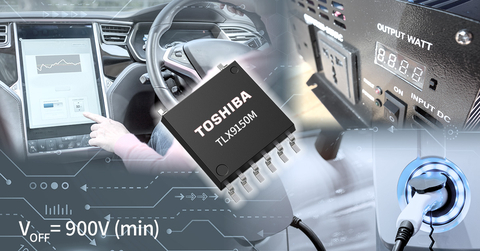

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวโฟโตรีเลย์สําหรับยานยนต์[1] รุ่น “TLX9150M” ที่มีเอาต์พุตที่ทนต่อแรงดันไฟฟ้า 900V (นาที) ซึ่งเหมาะอย่างยิ่งสําหรับการใช้งานในแบตเตอรี่รถยนต์ไฟฟ้า 400V โฟโตรีเลย์ตัวใหม่จะบรรจุอยู่ในแพ็คเกจ SO12L-T ขนาดเล็ก โดยเริ่มจัดส่งในปริมาณมากได้แล้ววันนี้

ยานพาหนะไฟฟ้า (EV) ใช้แบตเตอรี่ที่มีความจุสูงและแรงดันไฟฟ้าที่สูงขึ้นในการปรับปรุงระยะทางขับขี่ เวลาในการชาร์จ และระบบจัดการแบตเตอรี่ (BMS) ให้ดีขึ้น เพื่อตรวจสอบและจัดการแบตเตอรี่อย่างต่อเนื่องซึ่งช่วยยืดอายุการใช้งานและได้ประสิทธิภาพสูงสุด นอกจากนี้ยังช่วยตรวจสอบฉนวนระหว่างแบตเตอรี่และตัวถังรถเพื่อให้มีความปลอดภัย ด้วยเหตุนี้ จึงใช้โฟโตรีเลย์ที่มีฉนวนไฟฟ้าในระบบจัดการแบตเตอรี่ (BMS) ที่ต้องจัดการกับไฟฟ้าแรงสูง

โฟโตรีเลย์ที่ใช้กันทั่วไปในระบบแบตเตอรี่ต้องมีความทนต่อแรงดันไฟฟ้าประมาณสองเท่าของแรงดันไฟฟ้าของระบบ ด้วยเหตุนี้ เอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่มากกว่า 800V จึงเป็นสิ่งจําเป็นสําหรับระบบ 400V TLX9150M เหมาะสำหรับระบบ 400V เนื่องจากมีเอาต์พุตที่ทนต่อแรงดันไฟฟ้าที่ 900V นอกจานี้ยังใช้แพ็คเกจ SO12L-T ใหม่ ซึ่งมีขนาดเล็กกว่า[2]แพ็คเกจ SO16L-T ของ Toshiba กว่า 25% ด้วย ซึ่งช่วยให้แบตเตอรี่มีขนาดเล็กลงและช่วยลดต้นทุนได้ ระยะพินและเลย์เอาต์ของพินจะเหมือนกับรุ่น SO16L-T ซึ่งช่วยให้ออกแบบรูปแบบแผงวงจรทั่วไปได้ง่ายขึ้น

หมายเหตุ:
[1] ในโฟโตรีเลย์ ด้านหลัก (ควบคุม) และด้านรอง (สวิตช์) จะถูกแยกจากกันทางไฟฟ้า สวิตช์ที่เชื่อมต่อโดยตรงกับสายไฟ AC และสวิตช์ระหว่างอุปกรณ์ที่มีศักย์ไฟฟ้าที่พื้นดินต่างกันสามารถควบคุมได้โดยใช้แผงกั้นฉนวน
[2] การเปรียบเทียบขนาดแพ็คเกจ SO16L-T (10.3×10.0×2.45 มม.) กับขนาดแพ็คเกจ SO12L-T (7.76×10.0×2.45 มม.)

การใช้งาน

อุปกรณ์ยานยนตร์

• ระบบการจัดการแบตเตอรี่: การตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ การตรวจจับการติดรีเลย์ทางกล การตรวจจับการลัดวงจรลงดิน ฯลฯ
• การเปลี่ยนรีเลย์ทางกล

คุณสมับติ

• เอาต์พุตที่ทนต่อแรงดันไฟฟ้า: VOFF=900V(นาที)
• อุปกรณ์แบบปกติเปิด (1-Form-A)
• พิกัดกระแสการพังทลาย: IAV=0.6mA
• แรงดันไฟแยกสูง: 5000Vrms (นาที)
• ผ่านการรับรอง AEC-Q101
• สอดคล้องตามมาตรฐานสากล IEC 60664-1

ข้อมูลจำเพาะหลัก
(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta=25°C)
หมายเลขชิ้นส่วน				TLX9150M
หน้าสัมผัส				1a
ระดับค่าสูงสุดสัมบูรณ์	กระแสตกคร่อม IF (mA)			30
	กระแสไฟขณะเปิด ION (mA)			50
	อุณหภูมิในการทํางาน Topr (°C)			-40 ถึง 125
	กระแสการพังทลาย IAV (mA)			0.6
ค่าทางไฟฟ้า	กระแสไฟขณะปิด IOFF (nA)	VOFF=900V	สูงสุด	100
	เอาต์พุตที่ทนต่อแรงดันไฟฟ้า VOFF (V)	IOFF=10μA	ต่ำสุด	900
เงื่อนไขการใช้งานที่แนะนํา	แรงดันไฟฟ้า VDD (V)		สูงสุด	720
ค่าทางไฟฟ้าคู่	กระแสไฟ LED ขาจ่าย IFT (mA)	ION=50mA	สูงสุด	3
	กระแสไฟ LED ขากลับ IFC (mA)	Ta=-40 to 125°C	ต่ำสุด	0.05
	ความต้านทานขณะเปิด RON (Ω)	ION=50mA, IF=10mA, t<1s	สูงสุด	250
ค่าการสลับ	เวลาเปิดใช้งาน tON (ms)		สูงสุด	1
	เวลาปิดใช้งาน tOFF (ms)		สูงสุด	1
ค่าการแยกจากกัน	แรงดันไฟฟ้าแยก BVS (Vrms)		ต่ำสุด	5000
ระยะห่างในอากาศ (มม.)			ต่ำสุด	8
ระยะห่างตามผิวฉนวน (มม.)			ต่ำสุด	8
แพ็คเกจ	ชื่อ			SO12L-T
	ขนาด (มม.)		ประเภท	7.76×10.0×2.45
ตรวจสอบสต็อกและจัดซื้อ				ซื้อออนไลน์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLX9150M

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแยกและโซลิดสเตตรีเลย์ของ Toshiba
ตัวแยก/โซลิดสเตตรีเลย์

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ยานยนต์ของ Toshiba
อุปกรณ์ยานยนต์

หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจําหน่ายออนไลน์ โปรดไปที่:
TLX9150M

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูลล่าสุด ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บข้อมูลขั้นสูง ซึ่งใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอผลิตภัณฑ์เซมิคอนดักเตอร์ ระบบ LSIs และ ระบบ HDD อันโดดเด่นให้กับลูกค้าและคู่ค้าทางธุรกิจของเรา

พนักงานจำนวน 24,000 คนทั่วโลกของเรามีความตั้งใจที่จะเพิ่มมูลค่าของผลิตภัณฑ์ของเราให้ถึงระดับสูงสุด และให้ความสำคัญกับการทำงานร่วมกันอย่างใกล้ชิดกับลูกค้า เพื่อส่งเสริมการสร้างสรรค์มูลค่าและตลาดใหม่ ๆ ร่วมกัน บริษัทตั้งตารอที่จะได้สร้างและมีส่วนร่วมเพื่ออนาคตที่ดีขึ้นสำหรับทุกคน

ค้นหาข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/54138510/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย
