คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–10 กันยายน 2024

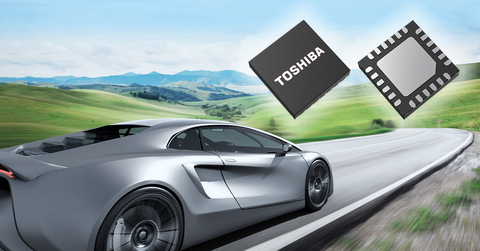

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มจัดหาตัวอย่างทางวิศวกรรมของ “TB9103FTG” ซึ่งเป็นตัวขับเกต^[1] สําหรับมอเตอร์กระแสตรงแบบแปรงถ่านในยานยนต์ รวมถึงมอเตอร์สลัก[^2] และมอเตอร์ล็อค^[3] ในประตูหลังไฟฟ้าและประตูสไลด์ไฟฟ้า และมอเตอร์ขับเคลื่อนกระจกไฟฟ้าและเบาะนั่งไฟฟ้า

ชิ้นส่วนรถยนต์ที่ก่อนหน้านี้ปรับด้วยมือปัจจุบันส่วนใหญ่ใช้ไฟฟ้า ซึ่งทำให้ความต้องการทั้งมอเตอร์ไฟฟ้าและจำนวนที่รวมเข้าในยานยนต์เพิ่มมากขึ้น จํานวนไดรเวอร์ที่ใช้ในมอเตอร์ก็เพิ่มขึ้นเช่นกัน ส่งผลให้ต้องลดขนาดและรวมระบบโดยรวมเข้าด้วยกันนอกจากนี้ยังมีการใช้งานมอเตอร์บางตัวที่ไม่ต้องการการควบคุมความเร็วรอบ และจําเป็นต้องมีไดรเวอร์ที่มีฟังก์ชันและประสิทธิภาพที่เรียบง่ายสําหรับการใช้งานเหล่านี้

TB9103FTG นําเสนอฟังก์ชันและประสิทธิภาพการทำงานของตัวขับเกตที่ปรับปรุงใหม่ สําหรับมอเตอร์กระแสตรงแบบแปรงถ่านที่ไม่ต้องการการควบคุมความเร็ว ซึ่งเปิดทางสู่การออกแบบที่กะทัดรัดยิ่งขึ้น มีวงจรปั๊มชาร์จในตัว^[4] ที่รองรับแรงดันไฟฟ้าที่จําเป็นในการจ่ายไฟให้กับ MOSFETs ภายนอกเพื่อขับเคลื่อนมอเตอร์ นอกจากนี้ยังมีฟังก์ชันการตรวจสอบเกตที่ป้องกันการสร้างกระแสไหลผ่าน โดยการควบคุมเวลาเอาต์พุตของสัญญาณเกตไปยัง MOSFETs ภายนอกด้านสูงและด้านต่ำโดยอัตโนมัติ

วงจรรวมใหม่ยังสามารถใช้เป็น H-bridge หนึ่งช่องสัญญาณหรือฮาล์ฟบริดจ์สองช่องสัญญาณ นอกจากจะใช้งานเป็นไดรเวอร์มอเตอร์แล้ว ยังสามารถใช้ร่วมกับ MOSFET ภายนอกเพื่อแทนที่รีเลย์เชิงกลและสวิตช์เชิงกลอื่นๆ  ได้ ซึ่งช่วยให้การทํางานเงียบขึ้นและความน่าเชื่อถือของอุปกรณ์สูงขึ้น

TB9103FTG บรรจุอยู่ในแพ็คเกจ P-VQFN4.0-0404-0404-0.50-003 ขนาด 4.0 มม. ×4.0 มม. (ทั่วไป) และมีส่วนช่วยในการลดขนาดอุปกรณ์

หมายเหตุ:

[1] ไดรเวอร์สำหรับขับเคลื่อน MOSFETs

[2] มอเตอร์ที่ใช้ในระบบปิดประตู

[3] มอเตอร์ที่ใช้ในระบบล็อคและปลดล็อกประตูร่วมกับการทํางานหลักเพื่อป้องกันอาชญากรรม

[4] วงจรที่ใช้ตัวเก็บประจุและสวิตช์เพื่อเพิ่มแรงดันไฟฟ้า

การใช้งาน

อุปกรณ์ยานยนต์

• มอเตอร์สลักขับเคลื่อนและมอเตอร์ล็อคสําหรับประตูหลังไฟฟ้าและประตูสไลด์ไฟฟ้า และมอเตอร์ขับเคลื่อนสําหรับหน้าต่าง เบาะไฟฟ้า ฯลฯ

คุณสมบัติ

• ลดฟังก์ชันและประสิทธิภาพเพื่อรองรับการลดขนาด
• แพ็คเกจขนาดเล็ก
• สแตนด์บายพลังงานต่ำพร้อมฟังก์ชันพักเครื่องในตัว
• สามารถทํางานเป็นไดรเวอร์เกตสําหรับ H-bridge หนึ่งช่องสัญญาณหรือฮาล์ฟบริดจ์สองช่องสัญญาณ

ข้อมูลจําเพาะหลัก

หมายเลขชิ้นส่วน			TB9103FTG
มอเตอร์ที่รองรับ			มอเตอร์กระแสตรงแปรงถ่าน
จํานวนช่องเอาต์พุต			หนึ่งช่องสัญญาณ (เมื่อใช้เป็น H-bridge / สองช่องสัญญาณ (เมื่อใช้เป็นฮาล์ฟบริดจ์)
ฟังก์ชันหลัก			ฟังก์ชันหลับ ปั๊มชาร์จในตัว การทํางานของ H-bridge การทํางานของฮาล์ฟบริดจ์ การควบคุมเวลาวิกฤต
การตรวจจับความผิดพลาดหลัก			การตรวจจับแรงดันไฟต่ำของแหล่งจ่ายไฟ การตรวจจับแรงดันไฟสูงของปั๊มชาร์จ การตรวจจับความร้อนสูงเกินไป การตรวจจับ VGS และ VDS ของ MOSFET ภายนอก
พิกัดสูงสุดสัมบูรณ์ (Ta=-40 ถึง 125°C)	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB Vb (V)		-0.3 ถึง 18
			18 ถึง 40 (ภายในหนึ่งวินาที)
	แรงดันไฟฟ้าของแหล่งจ่ายไฟ 2 VCC Vcc (V)		-0.3 ถึง 6
	อุณหภูมิแวดล้อม Ta (°C)		-40 ถึง 125
ช่วงการทํางาน (Ta=-40 ถึง 125°C)	ช่วงการทํางานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 1 VB VBrng (V)		7 ถึง 18
	ช่วงการทํางานของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 2  VCC VCCrng (V)		4.5 ถึง 5.5
	ช่วงการทํางานของอุณหภูมิย่านการทำงาน Tjrng (°C)		-40 ถึง 150
แพ็คเกจ	ประเภท		P-VQFN24-0404-0.50-003
	ขนาด (มิลลิเมตร)	ประเภท	4.0×4.0
ความน่าเชื่อถือ			ได้รับการรับรอง AEC-Q100 (เกรด 1)

ไปที่ลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB9103FTG

ไปที่ลิงค์ด้านล่างสําหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของ Toshiba สําหรับไดรเวอร์มอเตอร์กระแสตรงแบบแปรงถ่านสําหรับยานยนต์
Automotive Brushed DC Motor Driver ICs

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูล ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
