คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–14 กันยายน 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้ขยายกลุ่มผลิตภัณฑ์ “TCTH0xxxE series” Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน ซึ่งสามารถใช้ในวงจรทั่วไปที่มีเทอร์มิสเตอร์ค่าสัมประสิทธิ์อุณหภูมิเป็นบวก (PTC) เพื่อตรวจจับอุณหภูมิที่เพิ่มขึ้นในอุปกรณ์อิเล็กทรอนิกส์ การจัดส่งผลิตภัณฑ์ใหม่ทั้ง 6 รายการเริ่มตั้งแต่วันนี้

เพื่อให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้ตามที่ระบุไว้ เซมิคอนดักเตอร์และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ จะต้องทำงานภายในพารามิเตอร์การออกแบบ อุณหภูมิภายในเป็นพารามิเตอร์ที่สำคัญ โดยเฉพาะอย่างยิ่งหากอุณหภูมินั้นสูงกว่าที่คาดไว้ในระหว่างกระบวนการออกแบบ ซึ่งอาจเป็นปัญหาด้านความปลอดภัยและความน่าเชื่อถือที่สำคัญ และจำเป็นต้องใช้โซลูชันการตรวจสอบความร้อนสูงเกินไปเพื่อตรวจจับอุณหภูมิที่เพิ่มขึ้น

วงจรรวมตรวจจับอุณหภูมิสูงเกิน Thermoflagger™ ตรวจจับอุณหภูมิที่เพิ่มขึ้นเมื่อกำหนดค่าในวงจรทั่วไปด้วยเทอร์มิสเตอร์ PTC ซึ่งค่าความต้านทานจะเปลี่ยนไปตามอุณหภูมิ นอกจากนี้ วงจรรวมยังตรวจจับการเปลี่ยนแปลงความต้านทานของเทอร์มิสเตอร์ PTC ที่วางใกล้แหล่งความร้อน และส่งสัญญาณ FLAG ในกรณีที่อุณหภูมิสูงเกินไป เมื่อ Thermoflagger™ ตรวจพบการสร้างความร้อนที่ผิดปกติและส่ง FLAG ไปยัง MCU เป็นต้น MCU จะปิดอุปกรณ์หรือเปลี่ยนการทำงานของอุปกรณ์หรือเซมิคอนดักเตอร์ที่สร้างความร้อน การเชื่อมต่อเทอร์มิสเตอร์ PTC แบบอนุกรมทำให้มีการตรวจจับอุณหภูมิเกินสำหรับหลายตำแหน่ง

ผลิตภัณฑ์ใหม่ 6 รายการได้แก่ TCTH011AE, TCTH012AE, TCTH021AE, TCTH022AE, TCTH011BE และ TCTH012BE ซึ่งรวมกับผลิตภัณฑ์ที่เปิดตัวไปแล้ว TCTH021BE และ TCTH022BE ทำให้กลุ่มผลิตภัณฑ์ “TCTH0xxxE series” มีมากถึงแปดรายการ ผลิตภัณฑ์ใหม่ขยายขอบเขตของเทอร์มิสเตอร์ PTC ที่สามารถเลือกได้โดยการรองรับกระแสเอาต์พุต PTCO สองประเภท^[1] สามารถเลือกประเภทเอาต์พุตสัญญาณ FLAG แบบ Push-pull หรือ Open-drain^[2] ได้ เช่นเดียวกับการใช้หรือไม่ใช้ฟังก์ชันสลักสัญญาณ FLAG^[3] การขยายขอบเขตการเลือกผลิตภัณฑ์ทำให้สามารถออกแบบวงจรได้อย่างยืดหยุ่นและสิ้นเปลืองกระแสไฟต่ำ

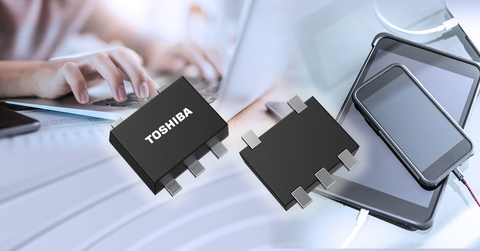

ผลิตภัณฑ์ใหม่นี้บรรจุอยู่ใน SOT-553 ขนาดเล็กที่เป็นมาตรฐานอุตสาหกรรม (ชื่อแพ็กเกจของ Toshiba: ESV) ทำให้มั่นใจได้ว่า “TCTH0xxxE series” รองรับการกำหนดค่าการตรวจจับอุณหภูมิสูงเกินได้ง่ายสำหรับอุปกรณ์อิเล็กทรอนิกส์ทั้งชุด และช่วยลดขนาดและการใช้พลังงาน

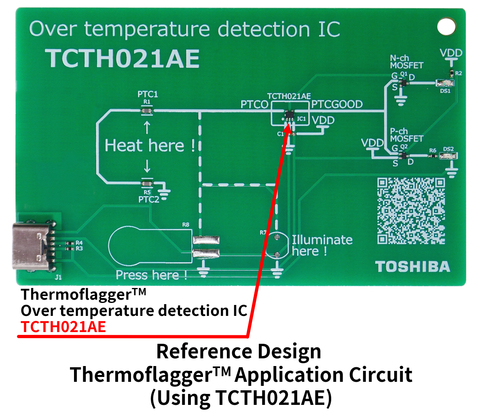

นอกเหนือจากข้อมูลอ้างอิงการออกแบบ Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน (TCTH021BE/เวอร์ชัน Open Drain) ที่เผยแพร่แล้ว Toshiba ยังได้จัดทำข้อมูลอ้างอิงการออกแบบใหม่ Thermoflagger™ วงจรรวมตรวจจับอุณหภูมิสูงเกิน (TCTH021AE​/เวอร์ชัน Push-Pull​) ซึ่งดูได้บนเว็บไซต์แล้ว

Toshiba ใช้ข้อมูลทางเทคนิคจาก Murata Manufacturing Co., Ltd. เกี่ยวกับเทอร์มิสเตอร์ PTC สำหรับโซลูชันการตรวจจับอุณหภูมิสูงเกินไป Murata แนะนำการใช้ Thermoflagger™ ร่วมกับเทอร์มิสเตอร์ PTC

รายการวงจรรวมที่แนะนำของ Murata

เทอร์มิสเตอร์ PTC ของ Murata

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ต่อไปด้วยแพ็กเกจที่หลากหลายและการปรับปรุงคุณลักษณะของอุปกรณ์ ซึ่งมีส่วนช่วยให้การออกแบบมีความยืดหยุ่นและความเป็นกลางของคาร์บอน

หมายเหตุ:

[1] กระแสเอาท์พุต PTCO: กระแสคงที่ที่จ่ายจากวงจรรวมตรวจจับอุณหภูมิสูงเกินไปยังเทอร์มิสเตอร์ PTC

[2] เมื่อวงจรรวมตรวจจับอุณหภูมิสูงเกินตรวจพบข้อผิดพลาด จะส่งสัญญาณ FLAG ประเภท Push-pull ประกอบด้วย MOSFET สองตัวซ้อนกันในแนวตั้ง กระแสไฟขาออกไหลเข้าและออกในทิศทางใดทิศทางหนึ่ง ประเภท Open-drain ประกอบด้วย MOSFET หนึ่งตัว กระแสไฟขาออกไหลไปในทิศทางเดียวเท่านั้น

[3] ฟังก์ชันสลักสัญญาณ FLAG จะเก็บสัญญาณ FLAG หลังจากที่วงจรรวมตรวจจับอุณหภูมิสูงเกินตรวจพบข้อผิดพลาดแม้เพียงครั้งเดียว วงจรรวมตรวจจับอุณหภูมิสูงเกินไม่สามารถกู้คืนตัวเองได้ จะต้องกู้คืนโดยป้อนสัญญาณจาก MCU เป็นต้น ไปที่พินรีเซ็ต

การใช้งาน

• อุปกรณ์เคลื่อนที่ (แล็ปท็อปพีซี ฯลฯ)
• เครื่องใช้ไฟฟ้าภายในบ้าน
• อุปกรณ์อุตสาหกรรม ฯลฯ

คุณสมบัติ

• การกำหนดค่าอย่างง่ายร่วมกับเทอร์มิสเตอร์ PTC^[1]
• การตรวจสอบอุณหภูมิเกินสามารถทำได้หลายจุดโดยการเชื่อมต่อเทอร์มิสเตอร์ PTC^[1] แบบอนุกรม
• การสิ้นเปลืองกระแสไฟต่ำ:
• I_DD=1.8μA (typ.) (TCTH011AE, TCTH012AE, TCTH011BE, TCTH012BE)
• I_DD=11.3μA (typ.) (TCTH021AE, TCTH022AE)
• แพ็กเกจมาตรฐานขนาดเล็ก: SOT-553 (ESV)
• ขอบเขตตัวเลือกเทอร์มิสเตอร์ PTC^[1] ที่ขยายเพิ่มขึ้น พร้อมกระแสเอาต์พุต PTCO สองประเภท:
• I_PTCO=1.00μA (typ.) (TCTH011AE, TCTH012AE, TCTH011BE, TCTH012BE)
• I_PTCO=10.0μA (typ.) (TCTH021AE, TCTH022AE)
• ความแม่นยำกระแสเอาต์พุต PTCO สูง: ±8%
• สามารถเลือกแบบ Push-pull และ Open-drain สำหรับเอาต์พุตสัญญาณ FLAG (PTCGOOD)
• สามารถเลือกฟังก์ชันสลักสัญญาณ FLAG ได้

ข้อมูลจำเพาะที่สำคัญ
(เว้นแต่จะระบุไว้เป็นอย่างอื่น Tj=25°C)
หมายเลขชิ้นส่วน	แพ็กเกจ		ช่วงการทำงาน		คุณลักษณะทางไฟฟ้า				เอาท์พุต สัญญาณ FLAG (PTCGOOD)	ฟังก์ชัน สลัก สัญญาณ FLAG เมื่อ ตรวจจับ สถานะ ผิด ปกติ	ตัวอย่าง การตรวจสอบและ ความพร้อม
	ชื่อ	ขนาด (mm)	แรงดัน แรงดันไฟฟ้า VDD (V)	อุณหภูมิ ขณะใช้งาน Topr (°C)	PTCO กระแสไฟ เอาท์พุต IPTCO (μA)	แรงดันไฟฟ้า แรงดันไฟฟ้า VDET (V)	ความสิ้นเปลือง กระแสไฟฟ้า IDD (μA)	UVLO แรงดันไฟฟ้า VUVLO (V)
		typ.			typ.	typ.	typ.	typ.
TCTH011AE	SOT-553 (ESV)	1.6×1.6, t=0.55	1.7 ถึง 5.5	-40 ถึง 125	1.00	0.50	1.8	1.5	ประเภท Push-pull	ไม่	ซื้อออนไลน์
TCTH012AE										ใช่	ซื้อออนไลน์
TCTH021AE					10.0		11.3			ไม่	ซื้อออนไลน์
TCTH022AE										ใช่	ซื้อออนไลน์
TCTH011BE					1.00		1.8		ประเภท Open-drain	ไม่	ซื้อออนไลน์
TCTH012BE										ใช่	ซื้อออนไลน์
TCTH021BE[4]					10.0		11.3			ไม่	ซื้อออนไลน์
TCTH022BE[4]										ใช่	ซื้อออนไลน์

[4] ผลิตภัณฑ์ที่วางจำหน่ายก่อนหน้านี้
