คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–29 สิงหาคม 2023

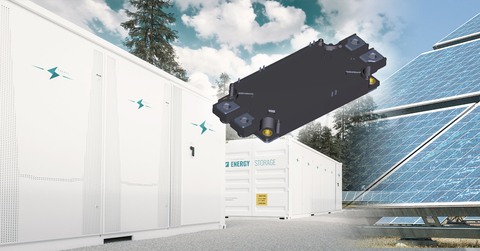

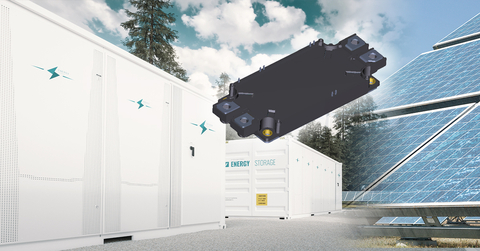

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้พัฒนา “MG250YD2YMS3” ซึ่งเป็นโมดูล MOSFET ซิลิคอนคาร์ไบด์ (SiC) แบบคู่ 2200V ตัวแรกของอุตสาหกรรม^[1] สำหรับเครื่องจักรอุตสาหกรรม โมดูลใหม่นี้มีระดับกระแสไฟเดรน (DC) ที่ 250A และใช้ชิป SiC MOSFET รุ่นที่สามของบริษัท เหมาะสำหรับการใช้งานที่ใช้ DC1500V เช่น ระบบพลังงานแสงอาทิตย์และระบบกักเก็บพลังงาน โดยจะเริ่มทำการจัดส่งเครื่องตั้งแต่วันนี้

การใช้งานทางอุตสาหกรรมดังที่กล่าวข้างต้นโดยทั่วไปจะใช้ไฟ DC1000V หรือต่ำกว่า และอุปกรณ์จ่ายไฟส่วนใหญ่เป็นผลิตภัณฑ์ 1200V หรือ 1700V อย่างไรก็ตาม เนื่องจากคาดว่าจะมีการใช้งาน DC1500V อย่างแพร่หลายในอีกไม่กี่ปีข้างหน้า Toshiba จึงได้เปิดตัวผลิตภัณฑ์ 2200V ตัวแรกของอุตสาหกรรมออกมา

MG250YD2YMS3 มีการสูญเสียการนำไฟฟ้าต่ำโดยมีแรงดันไฟฟ้า (sense) จากแหล่งเดรนต่ำที่ 0.7V (typ.)^[2] นอกจากนี้ยังมีการสูญเสียเมื่อเปิดและปิดที่ต่ำกว่าที่ 14mJ (typ.)^[3] และ 11mJ (typ.)^[3] ตามลำดับ ซึ่งลดลงประมาณ 90%^[4] เมื่อเทียบกับ IGBT ซิลิคอน (Si) ทั่วไป คุณลักษณะเหล่านี้ส่งผลให้เครื่องจักรมีประสิทธิภาพสูงขึ้น การสูญเสียเมื่อเปิดปิดที่ต่ำยังทำให้วงจรสามระดับแบบเดิมถูกแทนที่ด้วยวงจรสองระดับที่มีจำนวนโมดูลต่ำกว่า ซึ่งมีส่วนทำให้เครื่องจักรมีขนาดเล็กลง

Toshiba จะยังคงตอบสนองความต้องการของตลาดในด้านประสิทธิภาพสูงและการลดขนาดเครื่องจักรอุตสาหกรรมต่อไป

หมายเหตุ:
[1] ในบรรดาโมดูล SiC MOSFET แบบคู่ จากการสำรวจของ Toshiba ณ เดือนสิงหาคม 2023
[2] เงื่อนไขการทดสอบคือ I_D=250A, V_GS=+20V, T_ch=25°C
[3] เงื่อนไขการทดสอบคือ V_DD=1100V, I_D=250A, T_ch=150°C
[4] การเปรียบเทียบการสูญเสียเมื่อเปิดปิดของ Toshiba สำหรับโมดูล Si 2300V และ MG250YD2YMS3 ซึ่งเป็นโมดูล SiC MOSFET ใหม่ทั้งหมด ณ เดือนสิงหาคม 2023 (ค่าประสิทธิภาพสำหรับโมดูล Si 2300V เป็นการประมาณการของ Toshiba โดยอ้างอิงจากเอกสารที่เผยแพร่ในหรือก่อนเดือนมีนาคม 2023)

การใช้งาน

เครื่องจักรอุตสาหกรรม

– ระบบผลิตไฟฟ้าพลังงานทดแทน (ระบบพลังงานแสงอาทิตย์ ฯลฯ)

– ระบบกักเก็บพลังงาน

– อุปกรณ์ควบคุมมอเตอร์สำหรับเครื่องจักรอุตสาหกรรม

– ตัวแปลง DC-DC ความถี่สูง ฯลฯ

คุณสมบัติ

• แรงดันไฟฟ้า (sense) จากแหล่งเดรนต่ำคือ
• _DS(on)sense=0.7V (typ.) (I_D=250A, V_GS=+20V, T_ch=25°C)
• การสูญเสียเมื่อเปิดต่ำคือ

E_on=14mJ (typ.) (V_DD=1100V, I_D=250A, T_ch=150°C)

• การสูญเสียเมื่อปิดต่ำคือ

E_off=11mJ (typ.) (V_DD=1100V, I_D=250A, T_ch=150°C)

• ความเหนี่ยวนำลัดวงจรต่ำคือ

L_sPN=12nH (typ.)

ข้อมูลจำเพาะหลัก
(Tc=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)
หมายเลขชิ้นส่วน				MG250YD2YMS3
ชื่อแพ็คเกจของ Toshiba				2-153A1A
ระดับกระแสไฟสูงสุดโดยสัมบูรณ์	แรงดันไฟฟ้าจากแหล่งเดรนต่ำ VDSS (V)			2200
	แรงดันไฟฟ้าจากแหล่งเกท VGSS (V)			+25 / -10
	กระแสเดรน (DC) ID (A)			250
	กระแสเดรน (พัลส์) IDP (A)			500
	อุณหภูมิช่อง Tch (°C)			150
	แรงดันไฟฟ้าแยก Visol (Vrms)			4000
คุณลักษณะทางไฟฟ้า	แรงดันไฟฟ้าจากแหล่งเดรน (sense) VDS(on)sense (V)	ID=250A, VGS=+20V, Tch＝25°C	typ.	0.7
	แรงดันไฟฟ้าจากแหล่งเดรนเมื่อเปิด (sense) VSD(on)sense (V)	IS=250A, VGS=+20V, Tch＝25°C	typ.	0.7
	แรงดันไฟฟ้าจากแหล่งเดรนเมื่อปิด (sense) VSD(off)sense (V)	IS＝250A, VGS=-6V, Tch＝25°C	typ.	1.6
	การสูญเสียเมื่อเปิด Eon (mJ)	VDD=1100V, ID=250A, Tch＝150°C	typ.	14
	การสูญเสียเมื่อปิด Eoff (mJ)		typ.	11
	ความเหนี่ยวนำลัดวงจร LsPN (nH)		typ.	12

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
MG250YD2YMS3

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับเครื่องไฟฟ้า SiC ของ Toshiba
เครื่องไฟฟ้า SiC

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
