คาวาซากิ ประเทศญี่ปุ่น — (BUSINESS WIRE)–17 สิงหาคม 2023

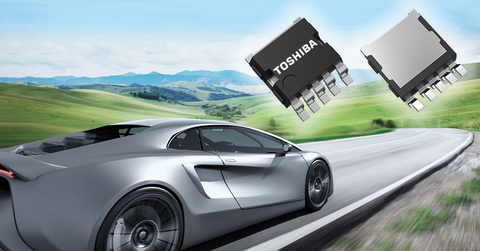

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวพาวเวอร์มอสเฟตยานยนต์ N-channel 40V อย่าง “XPJR6604PB” และ “XPJ1R004PB” ที่ใช้แพ็กเกจ S-TOGL™ (Small Transistor Outline Gull-wing Leads) จาก Toshiba พร้อมชิปประมวลผล U-MOS IX-H พร้อมจัดส่งจำนวนมากแล้ววันนี้

การใช้งานที่มีความเสี่ยงด้านความปลอดภัยสูงอย่างในระบบขับเคลื่อนอัตโนมัตินั้น จะใช้การออกแบบที่มีความซ้ำซ้อนเพื่อรับรองความเชื่อถือได้ของระบบ ซึ่งส่งผลให้ต้องใช้อุปกรณ์มากขึ้นและอาศัยพื้นที่ติดตั้งมากกว่าระบบมาตรฐาน ด้วยเหตุนี้ หากต้องการลดขนาดอุปกรณ์ยานยนต์ลง ก็ต้องอาศัยพาวเวอร์มอสเฟตที่สามารถติดตั้งในสภาวะที่มีความหนาแน่นของกระแสไฟฟ้าสูงได้

XPJR6604PB และ XPJ1R004PB ใช้แพ็กเกจ S-TOGL™ โฉมใหม่ (7.0 มม. X 8.44 มม.^[1]) ที่มาพร้อมโครงสร้างที่ไม่ต้องพึ่งพาเสาในการยึดชิ้นส่วนเชื่อมต่อของซอร์สกับขั้วต่อภายนอกเข้าด้วยกัน โครงสร้างที่ประกอบด้วยหลายพินสำหรับขั้วต่อซอร์สช่วยลดแรงต้านทานของแพ็กเกจลงได้

การจับคู่กันของแพ็กเกจ S-TOGL™ และชิปประมวลผล U-MOS IX-H จาก Toshiba ช่วยให้ได้ค่าความต้านทานระหว่างทำงานลดลงอย่างยิ่งถึง 11% เมื่อเทียบกับผลิตภัณฑ์แพ็กเกจ TO-220SM (W)^[2] จาก Toshiba ซึ่งมีลักษณะความต้านทานทางความร้อนเดียวกัน แพ็กเกจใหม่นี้ยังตัดทอนพื้นที่ติดตั้งที่ต้องใช้ออกไปได้ราว 55% เมื่อเทียบกับแพ็กเกจ TO-220SM(W) นอกจากนี้ อัตรากระแสเดรน 200A ของแพ็กเกจใหม่นี้ยังสูงกว่าแพ็กเกจ DPAK + จาก Toshiba ที่มีขนาดใกล้เคียงกัน (6.5 มม.×9.5 มม.^[1]) อีกด้วย กระแสไฟจึงไหลได้คล่องตัวสูง ในภาพรวมแล้ว แพ็กเกจ S-TOGL™ นี้ให้ความหนาแน่นสูงแต่มีรูปลักษณ์กะทัดรัด ลดขนาดอุปกรณ์ยานยนต์ลง และช่วยกระจายความร้อนได้สูง

เนื่องจากอุปกรณ์ยานยนต์ใช้ในสภาพแวดล้อมที่มีอุณหภูมิสุดขั้ว ความแน่นอนของรอยบัดกรีสำหรับติดตั้งบนพื้นผิวจึงเป็นปัจจัยสำคัญที่ต้องพิจารณา แพ็กเกจ S-TOGL™ ใช้ขั้วต่อแบบปีกนกนางนวลที่จะช่วยลดแรงตึงในการติดตั้ง จึงเพิ่มความแน่นอนให้กับรอยบัดกรีได้ด้วย

Toshiba เล็งเห็นว่าในการใช้งานที่ต้องการการปฏิบัติงานกับกระแสไฟในระดับสูงอาจมีการเชื่อมต่ออุปกรณ์หลายชิ้นให้ทำงานไปพร้อม ๆ กัน บริษัทจึงให้บริการการจัดส่งเป็นกลุ่ม^[3] สำหรับผลิตภัณฑ์ใหม่ ๆ ด้วย โดยจะพิจารณาแรงดันขีดเริ่มของเกตในการจัดกลุ่ม ซึ่งจะเอื้อประโยชน์ให้กับการออกแบบที่ใช้กลุ่มผลิตภัณฑ์ที่มีลักษณะไม่แตกต่างกันมากนัก

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์เซมิคอนดักเตอร์ไฟฟ้าต่อไป และสนับสนุนความเป็นกลางทางคาร์บอนด้วยอุปกรณ์ประสิทธิภาพสูงที่เป็นมิตรกับผู้ใช้มากยิ่งขึ้น

การใช้งาน

•         อุปกรณ์ยานยนต์: อินเวอร์เตอร์, รีเลย์เซมิคอนดักเตอร์, สวิตช์โหลด, มอเตอร์ไดร์ฟ เป็นต้น

คุณสมบัติ

•         แพ็กเกจ S-TOGL™ โฉมใหม่: 7.0 มม. × 8.44 มม. (ทั่วไป)

•         อัตรากระแสเดรนสูง

XPJR6604PB: I_D=200A

XPJ1R004PB: I_D=160A

•         ผ่านการทดสอบ AEC-Q101 แล้ว

•         IATF 16949/PPAP พร้อมให้บริการ^[4]

•         ความต้านทานขณะทำงานต่ำ :

XPJR6604PB: R_DS(ON)=0.53mΩ (ทั่วไป) (V_GS=10V)

XPJ1R004PB: R_DS(ON)=0.8mΩ (ทั่วไป) (V_GS=10V)

หมายเหตุ:

[1] ขนาดแพ็กเกจทั่วไป รวมขั้วต่อด้วย

[2] TKR74F04PB บรรจุในแพ็กเกจ TO-220SM (W)

[3] Toshiba สามารถให้บริการการจัดส่งเป็นกลุ่ม โดยที่ช่วงแรงดันขีดเริ่มของเกตจะเป็น 0.4V ต่อแต่ละรีล อย่างไรก็ตาม เราอาจไม่สามารถระบุกลุ่มที่เฉพาะเจาะจงได้ ดังนั้นโปรดติดต่อตัวแทนจำหน่ายของ Toshiba เพื่อขอรายละเอียดเพิ่มเติม

[4] โปรดติดต่อตัวแทนจำหน่ายของ Toshiba เพื่อขอรายละเอียดเพิ่มเติม

ข้อกำหนดเฉพาะหลัก

				ผลิตภัณฑ์ใหม่		ผลิตภัณฑ์ปัจจุบัน
หมายเลขชิ้นส่วน				XPJR6604PB	XPJ1R004PB	TKR74F04PB	TK1R4S04PB
ขั้ว				N-channel
ซีรีส์				U-MOS IX-H
แพ็กเกจ	ชื่อ			S-TOGL™		TO-220SM(W)	DPAK+
	ขนาด (มม.)		ทั่วไป	7.0×8.44, t=2.3		10.0×13.0, t=3.5	6.5×9.5, t=2.3
อัตราสูงสุดสัมบูรณ์	แรงดันไฟฟ้าจากเดรน-ซอร์ส VDSS (V)			40
	กระแสเดรน (DC) ID (A)			200	160	250	120
	กระแสเดรน (เพิ่มกำลัง) IDP (A)			600	480	750	240
	อุณหภูมิชาเนล Tch (°C)			175
ลักษณะทางไฟฟ้า	ความต้านทานขณะทำงานจากเดรน-ซอร์ส RDS(ON) (mΩ)	VGS=10V	สูงสุด	0.66	1.0	0.74	1.35
	ความต้านทานต่อการผ่านของความร้อนจากชาเนล-เคส Zth(ch-c) (°C/W)	Tc=25°C	สูงสุด	0.4	0.67	0.4	0.83

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่

XPJR6604PB
XPJ1R004PB

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับมอสเฟตยานยนต์ของ Toshiba

มอสเฟตยานยนต์

* S-TOGL™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัท ผลิตภัณฑ์ และบริการนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดเฉพาะ เนื้อหาของบริการ และข้อมูลติดต่อ คือข้อมูล ณ วันที่ประกาศและอาจมีการเปลี่ยนแปลงโดยไม่แจ้งให้ทราบล่วงหน้า
